La Spettroscopia

è la mia grande passione degli ultimi anni; è un modo nuovo di essere astrofilo, un approccio totalmente diverso rispetto alle "normali" occupazioni degli astrofili, anche evoluti, che può sembrare ostico o privo di interesse o soddisfazione, ma che tale non è, e che apre un mondo nuovo, tutto da esplorare, specie per la parte tecnica, dato che oggi la spettrografia professionale ha superato il momento dell'interesse al dettaglio tecnico.La ricerca spettrografica negli osservatori professionali si effettua infatti in via completamente automatizzata, con software appositi che ricavano dall'immagine spettrale i dati di interesse.Il tempo della costruzione di strumenti con mezzi modesti è ormai finito: il ricercatore elabora alla consolle del PC i dati trasmessi da spettrografi di sempre maggiore complessità e sofisticazione: tra poco si perderà forse la memoria degli strumenti primitivi: e in tale contesto il contributo degli astrofili può essere anche il conservare la memoria  di strumenti semplici, con i quali tanti astronomi del passato hanno contribuito allo sviluppo dell'astronomia.Nei link indicati a fianco riporto alcuni aspetti salienti della mia passione di spettroscopista, mentre nelle righe che seguono cercherò, con grande umiltà e da non professionista, di mettere un pò d'ordine e semplicità in una materia che può spesso essere difficile per i non addetti ai lavori.



Spectroscopy

Is my great love since  ten years ago: It's a new way to do amateur astronomy, a totally different approach respect the "normal" interests of the amateur astronomers.It seems to be difficult or satisfactionless, but it isn't, and opens a new world, especially for the tecnical aspects.The spectrographic research in professional observatories is now realized in a completely automatized way: there's no room for detailed  tecnical aspects , the scientist  do their job at a PC station: perhaps the memory of primitive spectroscopy instruments will be soon lost.The  amateur can then give their contribution to preserve such a memory of simple instruments by which so many astronomers in the past made important discoveries and traced the path of modern astrophysic.In the links to this page are shown some aspects of my passion.In the following word, I'll try to simplify some basical concepts about spectroscopy, gratings and spectroscopes.



Astrofilia e spettroscopia: una interessante connessione





Noi appassionati di astronomia possediamo una particolare caratteristica; amiamo il buio delle notti limpide e senza luna ma anche la luce,quella flebile che proviene da stelle o lontane galassie e quella, enormemente più intensa , che proviene dalla stella a noi più vicina, il sole.

Ed è in questa apparente ambivalenza che si consuma la nostra grande passione.

Possediamo, quindi, o desideriamo di possedere, strumenti sempre più grandi ed otticamente perfetti che possano  mostrarci la luce di stelle o galassie lontane, ovvero ci consentano di riprendere, con camere sempre più perfezionate ed efficienti, immagini i nostri occhi non possono, per la loro limitatezza, trattenere.

La luce visibile, che è quella che percepiamo e che preferibilmente riprendiamo con le nostre camere CCD o con fotocamere digitali , è solo una parte della vasta gamma di radiazione elettromagnetica ( un’onda che si propaga nel vuoto o nei materiali con una velocità prossima ai 300.000 Km al sec). emessa dagli oggetti celesti, e tuttavia essa stessa preziosa ed immediata fonte di informazione.

Sappiamo tutti, infatti, come il nostro primo istinto, una volta osservato il primo oggetto:pianeta galassia, nebulosa, stella o quant’altro,sia quello di percepirne i colori, mentre normalmente effettuiamo, con le camere CCD, più riprese con filtri distinti (cd. LRGB) in modo da ottenere immagini che riproducano con sufficiente fedeltà la gamma cromatica degli oggetti stessi.L’emissione della luce visibile, come quella di tutte le altre radiazioni, avviene in determinate lunghezze d’onda,alle quali sono associati i colori percepiti dai nostri occhi, dal violetto al rosso profondo con tutte le sfumature intermedie.Chiamamo normalmente “spettro” una successione di onde dello stesso tipo, quindi la gamma di onde del visibile sarà chiamata “spettro visibile”.Lo spettro visibile è, naturalmente, soltanto una parte della radiazione elettromagnetica che va dalle lunghezze d’onda cortissime (Raggi gamma) a quelle lunghissime (onde radio) ( vedi BOX 1).Più precisamente potremo chiamare spettro la rappresentazione del modo in cui l’intensità della radiazione emessa da una sorgente dipende dalla sua lunghezza d’onda.Tale assunto costituisce il primo approccio dell’analisi spettrale,  uno dei fondamenti della moderna astrofisica  che ha permesso e che continua a permettere scoperte importantissime sulla conoscenza dell’universo che ci circonda.Tenuto conto che ciascun elemento chimico emette od assorbe particolari frequenze, la luce proveniente dal sole e dalle stelle porta con sé preziose notizie sulla loro composizione chimica e sulla loro natura.La luce che osserviamo reca quindi un messaggio, scritto in modo abbastanza chiaro al suo interno;noi astrofili normalmente leggiamo l’intestazione , ma le novità più interessanti sono nel corpo del messaggio stesso: lo spettro,messaggio che raramente approfondiamo nell’erronea convinzione che sia un lavoro destinato ai professionisti.Nessuno di noi, tuttavia, si accontenterebbe di leggere solo la copertina di un libro trascurandone il contenuto, ed allo stesso modo l’analisi spettrale apre all’appassionato di astronomia un mondo nuovo ed un nuovo modo di realizzare la sua passione, in un contesto di indubbia scientificità.



Amateur astronomy and spectroscopy: an interesting connection



We amateur astronomers love both the dark of clear nights without moon, and  the dim light coming from stars or far galaxies and the one, much more strong, coming from the nearest star: the sun.In this apparent dicothomy we live our passion.Therefore we own, or wish to own larger  telescopes, to see the light of  far objects, or to take images of them, by more and more perfect and efficient CCD cameras.

Visible light, the one we intercept with our eyes or our instruments, is only part of the large electromagnetic radiation coming from celestial objects (a wave going trough the void at a speed of 300.000 Km per sec. ), anyway, a precious source of information.We know that the first thing, once having observed an object, is the attempt to see its colors, so   we make, with our CCD cameras, more than one shot ( usually three or four , the so called RGB or LRGB technique) to display the same object in all its colors.The emission of visible light covers a range of different wavelenghts to which are associated the colors we see, going from the violet to deep red.We usually call spectrum a sequence of wavelenghts of the same type, so the visible range of wavelenghts will be called "visible spectrum".The visible spectrum is , obviously, only a small part of electromagnetic radiation, extended from the very short wavelenghts (gamma rays) to very long ones (radio waves) (BOX 1).More precisely, we can say that a spectrum is the display of the way in which the intensity of radiation emitted by a source depends on its wavelenght.Such a statement is the first approach to the spectral analysis, one of the milestones of modern astrophysics, that is a precious source of informations on the universe.The light coming from the outer space hide a  clear message: we amateur astronomers  often read the foreword, but the news are inside it.None of us would be satisfied to read the cover of a book: the novel is inside its pages ! in the same way, spectral analysis is a new way for an amateur to do astronomy in a scientific contest.





L’informazione che ci arriva dalle stelle



Gli spettri del sole e delle altre stelle sono spettri continui che , passando attraverso le relative atmosfere presentano righe in assorbimento.

L’informazione spettrale è quindi duplice; da un lato l’esame dello spettro continuo, dall’altro quello in assorbimento.

Lo spettro continuo in una data regione è l’emissione a tutte le lunghezze d’onda di quella regione, anche se non con la medesima intensità.Tale definizione comporta un’importante conseguenza; che lo spettro continuo delle stelle può avere maggiore intensità nella parte blu dello spettro visibile, nella parte rossa,in quella gialla etc..specificando il colore della stella.Ora, potendo con sufficiente approssimazione dire che le stelle si comportano in modo non troppo diverso da un corpo nero perfetto, utilizzando le leggi del corpo nero che legano la emissione di onde elettromagnetiche alla temperatura,possiamo ricavare la temperatura della superficie di una stella (BOX 2).

Siccome, poi, le righe sovrapposte allo spettro continuo sono dovute alla presenza di un’atmosfera più fredda che assorbe selettivamente il continuo emesso dalla stella, in modo che ciascun elemento ivi presente assorba le proprie, siamo in  grado di riconoscere, sulla base della presenza delle righe di assorbimento alle varie lunghezze d’onda, gli elementi chimici presenti e quindi analizzare chimicamente l’atmosfera della stella.Il profilo e l’intensità delle righe ci fanno conoscere, inoltre, l’abbondanza relativa degli elementi presenti nella sorgente,mentre lo spostamento delle loro lunghezze d’onda fornisce informazioni sul moto della sorgente stessa rispetto all’osservatore (effetto Doppler).

 La spettroscopia costituisce quindi un potentissimo e, per certi versi semplice strumento d’indagine sulle proprietà fisico-chimiche delle stelle, che usa la luce da esse emessa quale veicolo d’informazione.Ecco allora che la luce, con la quale abbiamo comunemente a che fare nelle  nostre serate astronomiche o nelle belle giornate solari assume un altro aspetto, molto più completo ed appagante dal punto di vista scientifico.



The information from the stars

Spectra from sun and other stars are continous spectra that, passing through the atmosphere show absorbtion lines.The spectral information is then doubled: continous spectrum and absorbtion spectrum.Continous spectrum in a domain is the emission of all wavelenghts in that domain, although  not with the same intensity.This has an important consequence:that a star continous spectrum may have a stronger intensity in the blue, yellow, red part of the spectrum, identifying the star's color.Now,as the stars behave in a way not too different from a perfect black body, applying the black body laws and the relation betweeen the emission of electromagnetic waves  and temperature, we can obtain the surface temperature of a star (BOX 2).

Furthermore, as the lines on the continous spectrum are due to an atmosphere that absorbs in a selective mode the continous, so that every element absorbs its own, we can recognize the chemical elements of the star.The profile and intensity of the lines make we know the relative abundance of elements in the source. while the shift of their wavelenghts gives informations on the motion of the source itself  from the observer.

Spectroscopy is then a powerful and at the same time simple research instrument on the physical and chemical properties of the stars, using their light as information mean.









La classificazione spettrale di Harvard ed il diagramma HR



Dopo gli studi sistematici di padre Angelo Secchi nel campo della spettroscopia stellare che portarono ad una prima classificazione degli spettri  in 5 categorie in base al colore ed alla abbondanza e tipologia delle righe,  gli strumenti professionali per la spettroscopia migliorarono notevolmente ed alla fine dell’ottocento i dettagli visibili negli spettri stellari erano talmente ricchi da richiedere una classificazione adeguata alle nuove scoperte.L’osservatorio del College di Harvard divenne in quell’epoca il centro di una monumentale attività di classificazione  che, ad opera del suo direttore, Edward Pickering ,e delle sue collaboratrici, portò nel 1890 ad una nuova  complessa classificazione in ben 16 classi, contraddistinte da altrettante lettere dell’alfabeto.Più tardi(1901) una delle collaboratrici di Pickering, Annie Cannon, rivisitò e semplificò notevolmente la classificazione precedentemente effettuata portandola a quella familiare e tuttora (seppur con alcune modifiche)  adottata di 7 lettere, OBAFGKM.Celebre è la filastrocca inventata per rammentare l’ordine delle lettere e delle classi (Oh Be A Fine Girl Kiss Me).

La classificazione di Miss Cannon costituì un vero capolavoro di semplicità ed efficienza, in quanto l’ordine delle classi era contemporaneamente un ordine cromatico, ovvero di temperatura, e di complessità degli spettri e delle righe.Esso passa quindi da stelle bianco  blu e bianche di elevatissima temperatura e spettri relativamente semplici, con poche righe, a stelle gialle e poi rosse , di temperatura superficiale più bassa e  spettri più complessi, con molte righe o con bande.La classificazione fu inoltre affinata con una sottoclassificazione decimale all’interno delle classi , anche se non completa per tutte le classi stesse:  si ebbero quindi le sottoclassi B0 B1..B2..   A0…A1…A2…etc.All’interno delle classi la temperatura diminuisce passando dalla prima all’ultima delle sottoclassi

Il ciclopico lavoro culminò nel magnifico “Henry Draper Catalogue” pubblicato tra il 1918 ed il 1924 da Pickering e dalla Cannon che mostrava la classificazione operata da quest’ultima su 225.300 stelle.Più tardi ulteriori modifiche furono effettuate, ed una classificazione in parte parallela si affiancò a quella principale, tra le integrazioni ricordiamo la classe S con caratteristiche simili alle M e K e con abbondanza di ossido di zirconio , le classi R e N, comprendenti le stelle ad alta presenza di carbonio, ed il gruppo W che alcuni considerano una variante della classe O, ma che costituisce una vera classe a sé stante,cui appartengono le  stelle cd. di Wolf –Rayet caldissime, con ampie righe in emissione.

Il periodo intenso e affascinante di ricerche che, tra la fine dell’ottocento e gli inizi del novecento, posero le basi dell’astrofisica moderna fu poi completato dall’opera di Hertzsprung e Russell, che, per vie diverse, scoprirono che per un gran numero di stelle l’ordine cromatico era anche quello di luminosità, nel senso che le stelle blu erano più luminose di quelle gialle, a loro volta più luminose di quelle rosse, con l’eccezione di alcune stelle dei tipi spettrali G-K-M, di dimensioni molto più grandi (giganti e supergiganti) ed alcune stelle molto calde , ma di piccole dimensioni (nane bianche) che non seguivano questo trend, differendo così da quelle del primo tipo della cd. “sequenza principale”.Le scoperte dei due astronomi diedero il via  alla costruzione di quello che costituisce una pietra miliare dell’astronomia moderna ed un indispensabile strumento di indagine : il diagramma chiamato HR,dalle iniziali dei suoi ideatori, che lega la magnitudine assoluta  alla  temperatura effettiva delle stelle ed alla classe spettrale.

Uno dei risultati più famosi ed eclatanti dell’indagine spettroscopica applicata alla cosmologia  , diretta conseguenza delle ricerche in precedenza effettuate, è stata la scoperta epocale di E. Hubble sul redshift  degli spettri delle galassie e sulla espansione dell’universo, ma un numero notevolissimo di scoperte è stato possibile ed è ancora oggi possibile solo con l’esame e l’analisi spettrale, che si estende sempre più a lunghezze d’onda oltre il visibile, nell’IR e nell’UV.



Harvard spectral classification and HR diagram

 After Father Angelo Secchi' studies in the field of stellar spectroscopy, with a classification  of stars in 5 categories, on the basis of their color and the abundance and typology of the lines, the professional instruments for the spectroscopy greatly improved at the end of 19 th century, with a large amount of lines and details in stellar spectra.The Harvard College observatory then became the center of a monumental activity of classification that , thanks to its manager , Edward Pickering, and its scientists, led to a new classification in 16 classes.Later,(1890) one  scientist of Harvard , Mrs Annie Cannon, simplified the previous  classification bringing it to the one that is familiar to the actual amateur astronomers, with the letters  OBAFGKM.Famous is the rigmarole to remember  the order of classes" Oh, Be A Fine Girl Kiss Me".Mrs Cannon's classification was a masterpiece of simplicity and efficiency, for the  class order was in the same time a cromatic (and then of temperature) order, and one of complexity of spectra and their lines, passing from stars of very high temperature and simple spectra to some with low temperature and very complex spectra.The initial classification was improved with an under classification, as B0, ..B1..B2,.....A0,...A1...Etc.The period between the end of 19 th  century and the beginning of the 20 th was the most intense ad fascinating for modern astronomy:Herzsprung and Russel discovered then that the cromatic order was the brightness order too, buiding the relation that is considered a milestone of astronomy: the HR diagram.One of more important  and well known results of spectral analisys was the discovery, by Edwin Hubble, of the galaxies redshift and the expansion of universe.



Spettroscopia ed astronomia amatoriale



Il quadro che ho delineato in modo del tutto sommario e riduttivo è sufficiente per comprendere che senza la spettroscopia la moderna astronomia ed astrofisica semplicemente non avrebbero potuto esistere: viene spontanea allora la domanda: C’è un posto per gli appassionati non professionisti in questa essenziale branca dell’astronomia? La risposta è affermativa, per entrambe le due grandi articolazioni della spettroscopia: quella solare e quella stellare.In ciascuna di esse gli astrofili possono compiere un salto di qualità in termini di conoscenza e comprensione dei fenomeni che continuamente osservano e riprendono,dando, in alcuni casi anche un supporto all’analisi professionale (si pensi alla ripresa di spettri di comete e supernovae).Condizione necessaria per accostarsi a questa splendida realtà e percepirne appieno la portata è il possesso di uno spettroscopio; molti astrofili potenzialmente interessati si fermano e desistono nella convinzione che tale strumento non sia facilmente accessibile, o comunque sia di costo elevato, e, quel che più conta, sia difficile da usare:nessuna di tali idee è a mio avviso fondata, come cercherò di dimostrare nelle pagine che seguono.



Spectroscopy and Amateur Astronomy

 What I tried to explain before, in a very simple way, is enough to understand that modern astronomy and astrophysics could not exist without  spectroscopy.Now, amateur astronomer can make a great step  forward in their knowledges in both the branches : the solar and the stellar spectroscopy.Anyway, a necessary condition to face this new approach to astronomy is to own a spectroscope: many amateurs often don't try to enter this new dimension of astronomy for the fear that this instrument may be of high cost and difficult to use: none of these thoughts are , in my opinion,  true, as I'll try to demonstrate in the following part of this article.



Gli strumenti per la spettroscopia

Instruments for Spectroscopy





a)     La dispersione della luce  con un prisma

         Dispersion of light by a prism

La luce del sole (e di molte altre stelle stelle) è luce bianca e va quindi dispersa  in tutte le sue componenti monocromatiche, dal violetto al rosso.Il modo più semplice e più usato  in passato per ottenere ciò è quello di usare un prisma, sfruttando il principio della rifrazione, in base al quale quando la luce passa attraverso un prisma le lunghezze d’onda più lunghe (parte rossa dello spettro)  vengono rifratte in misura diversa e subiscono una deviazione con un angolo inferiore di quelle più corte (blu-violetto) .Ciascuno di noi ha potuto , almeno una volta, ammirare la bellezza dei colori della luce solare scomposta nei suoi colori fondamentali da un oggetto di vetro presente in casa.Il prisma ideale per ottenere una buona dispersione è un prisma di vetro flint equilatero, con angoli di 60°, ma anche altri prismi di diversa angolazione possono essere adattati. Nella Fig 1 è mostrato un esempio di spettro solare ottenibile con un prisma a 60°  opportunamente orientato,  proiettato su un foglio di carta bianco. Un prisma può anche essere anteposto ad un obiettivo fotografico agendo quale prisma –obiettivo per la registrazione di spettri stellari.

Dal punto di vista dell’indagine spettroscopica, il prisma presenta tuttavia un serio inconveniente: la dispersione spettrale è piuttosto limitata,come si può osservare nella Fig 2 dove uno spettro ottenuto con un prisma di vetro flint è messo a confronto con quello con un reticolo di diffrazione a trasmissione da 300 l/mm.Inoltre , cosa ancora più importante,la dispersione è non lineare, in quanto  proporzionalmente minore  nella parte rossa dello spettro rispetto a quella blu-violetto: lo spettro blu-violetto avrà quindi un’estensione maggiore di quello rosso: chi abbia un interesse meno che provvisorio per la spettroscopia non può che rivolgersi ad un altro strumento : il reticolo di diffrazione.Chi scrive ha usato raramente sistemi a prismi, ritenendo enormemente più efficienti i sistemi a diffrazione.

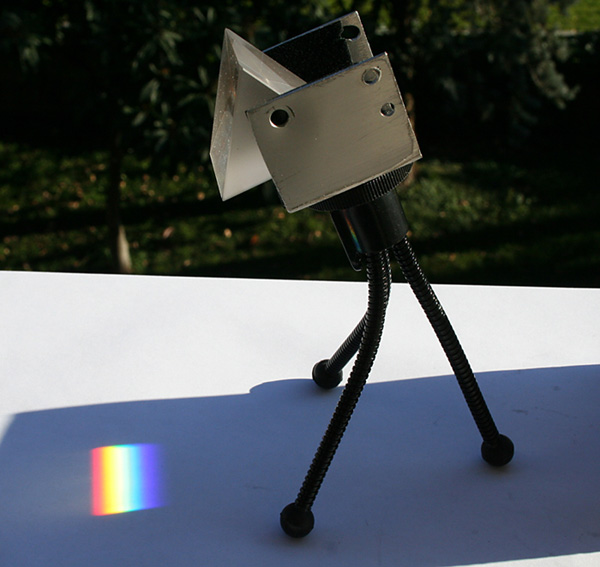

Fig1 : Dispersione della luce solare di un prisma:notare la differente estensione dello spettro blu rispetto al   rosso

                    Dispersion of sun light by a prism:note the different extension of blue and red spectrum





                                    Fig. 2: Confronto tra la dispersione di un prisma e quella di un reticolo

                            Comparison between the dispersion of a prism and a 300 g/mm transmission grating



The sunlight (and the light from many  stars)  is white light and must be diffracted in all its monocromatic components, from violet to the red  : the simplest way, and most used in the past to obtain this , is to use a prism, applying the principle of refraction, on whose basis , when the light passes through a prism the longer wavelenght (red part of spectrum) are refracted and bear a deviation  with an angle narrower  than the shorter wavelenght (blue - violet  part).In the upper image Fig 1 is shown an example of solar spectrum obtained by a prism.Anyway, using a prism has a noticeable issue: spectral dispersion is quite less than a grating and  not linear, for it's less in the red part of spectrum respect  the blue part .In Fig 2 is shown the dispersion of a prism compared to that of a 300 g/mm transmission grating; the image speak by itself.



 b)  La diffrazione con reticolo

       Diffraction by a grating



Una breve premessa sulla natura della diffrazione della luce, sulla quale si basa la costruzione dei reticoli.La diffrazione è un fenomeno basato sulla stessa natura ondulatoria della luce e consiste nella deviazione rispetto alla propagazione in linea retta che un’onda presenta quando incontra un ostacolo: se consideriamo  la diffrazione  che avviene col passaggio di un fascio di luce attraverso due fenditure, esistono regioni dove si crea un interferenza costruttiva, e regioni dove si crea un interferenza distruttiva.L’interferenza costruttiva avviene ad angoli diversi a seconda delle diverse lunghezze d’onda (colori).Tale concetto può esser generalizzato per n fenditure, e le linee o scanalature del reticolo  possono essere assimilate a delle fenditure: maggiore quindi sarà il numero delle linee per mm del reticolo e maggiore sarà la dispersione che esso, a parità di altre condizioni, potrà fornire.Si può quindi definire in ultima analisi il reticolo di diffrazione come quello strumento capace di trasmettere o riflettere o (a seconda che sia a trasmissione o a riflessione ) le diverse lunghezze d’onda di una sorgente di luce policromatica in diversi angoli di diffrazione. Il fascio di luce incidente su un reticolo è in parte trasmesso o riflesso  (Ordine 0) ed in parte diffratto più volte sia a destra che a sinistra del raggio stesso, secondo i vari ordini di diffrazione (che non sono altro che i picchi di energia luminosa diffratta),che prendono numeri negativi e positivi. L’ordine  1 è quello nel quale il fascio diffratto presenta la maggiore energia relativa, mentre negli altri man mano questa decresce. l’ordine 1 (ed in particolare il +1) è lo spettro più luminoso,dove l’energia è maggiore ma anche quello dove la dispersione è minore rispetto agli ordini inferiori, nei quali gli spettri sono più elongati. Nei reticoli con un numero medio basso di linee/mm  si verifica  il fenomeno della sovrapposizione degli ordini.In sintesi,accade che la parte rossa dell’ordine 1 si viene a sovrapporre parzialmente a quella UV dell’ordine 2, lo spettro rosso dell’ordine 2 viene a sovrapporsi a quello blu dell’ordine 3 e cosi via,”inquinando” l’immagine spettrale.A tale problema si ovvia, i genere, con l’uso di filtri che isolano la lunghezza d’onda che si desidera osservare, ovvero con l’uso di reticoli con un elevato numero di linee/mm (superiore a 1200) in modo da “distanziare” tra loro gli spettri dei vari ordini ed evitare o ridurre (entro certi limiti ) il problema.Quanto detto in precedenza impone anche una considerazione; l’ordine zero, come si è visto, costituisce l’immagine reale dell’oggetto celeste di cui si vuole osservare lo spettro, sia esso stella , pianeta o sole, quindi occorre prestare la massima attenzione, specie con i sistemi di spettroscopi senza fenditura od a fenditura  molto aperta,dotati di reticoli a trasmissione, a non osservare mai l’immagine diretta di ordine 0 del sole.I reticoli oggi più usati per gli strumenti professionali sono tuttavia quelli a riflessione, e ciò per una semplice considerazione: nei reticoli a trasmissione la maggior parte dell’energia luminosa (circa il 60%) è convogliata verso l’ordine 0, ovvero l’immagine dell’oggetto, e la restante divisa tra i vari ordini.Nei reticoli a riflessione è, invece   possibile,effettuando le incisioni sul reticolo secondo un certo angolo, detto angolo di “blaze” i convogliare il massimo dell’energia luminosa, sino anche al 90% su di un solo ordine, e, al suo interno, in una data lunghezza d'onda,  con ovvie conseguenze positive sull’incisione dell’immagine spettrale .Si dirà quindi che il reticolo X è "blazed" per 500 nm nell'ordine 1 quando la maggior parte dell'energia luminosa diffratta verrà diretta verso tale ordine e, principalmente, verso la zona blu-verde dello spettro di ordine 1.Per ulteriori riferimenti al processo di blazing nei reticoli a riflessione vedere più avanti e la fig 3.

A short  introduction to the nature of diffraction of light, which is the basis of gratings.Difraction is based on the  behaviour of light as a wave and is the deviation of a wave from a straight line in presence of an obstruction on its path: if we consider the diffraction that take place with the passage of a wave of light through two slits,there exist places were it is created a constructive interference, and other were we have a destructive one.The constructive interference take place in different angles, depending on the wavelenghts (and the colours); such a statement may be extended to n slits, and the greater the number n, the wider will be the dispersion.We can then define a grating as the instrument capable to transmit or reflect (depending if it is a transmission or reflection one)the different wavelenghts of a polycromatic source in different diffraction angles.The light ray that hits a grating is partially transmitted or reflected (0 order) and partially more times diffracted on its right and left , into the various diffraction orders,defined by increasing numbers, so we have: .....-3......-2.....-1 .....0......+1.......+2......+3....... orders the great the number, the less the relative energy and the more the dispersion.In the low groove per mm gratings may take place the overlapping of orders, say that the deep red of 1st order spectrum may overlap  the UV- violet part of 2 nd order spectrum, the red part of order 2 nd spectrum overlaps the  blue part of 3 rd order, and so on.This issue is generally fixed using high g/mm gratings and using filters to select the wavelenght to be studied.The gratings  used in professional instruments are essentially those of reflection type, and this for the reason that the most of energy in transmission gratings is directed to 0 order (the real image of the object) and the remaining divided between the various orders.In reflection gratings is , instead, it is possible, by making the grooves with a certain angle,called "blaze angle", to send the great part of light energy, till 90%, on a date order and, inside it, on a specified wavelenght.One say, than, that the grating X is "blazed for  500 nm in the 1st order, when the great part of energy of diffracted light is directed toward the 1st order spectrum and, inside it, toward the blue - green part of spectrum itself.For futher informations about the blazing process in the reflection gratings, see below and the fig 3.





Gli Spettroscopi



Possiamo ora parlare degli strumenti per la spettroscopia ed in particolare della loro autocostruzione.Per comodità mi riferirò esclusivamente agli spettroscopi a reticolo, dato che quelli a prismi vengono raramente usati in conseguenza dell’elevato livello di efficienza raggiunto dai reticoli.Esistono anche spettroscopi  nei quali l'elemento dispersivo è composto da reticoli e prismi (grism), ma la loro costruzione ed il loro uso è essenzialmente professionale ed esula da questa trattazione.

Gli elementi necessari per la costruzione di uno spettroscopio amatoriale tipo sono essenzialmente quattro: il reticolo, la fenditura, l’ottica collimatrice, l’ottica della camera o di osservazione.A questi quattro elementi fondamentali deve aggiungersi il box contenete il reticolo, col sistema meccanico di movimentazione del reticolo, ovvero il  basculamento dello stesso sul proprio asse, in modo da poter esplorare tutto lo spettro di un dato ordine.Per immagini e riferimenti sugli strumenti completi vedere i link del presente sito sugli strumenti per la spettroscopia, la spettroscopia solare e stellare, e gli strumenti CLAUS, HIRSS e HIRSS2.



Del reticolo ho discusso in precedenza: preciso soltanto che  intenderò riferirmi in seguito ai reticoli a riflessione, che sono quelli da me usati nei miei spettroscopi,  passo ora a parlare della fenditura.



La fenditura assolve l’importante funzione di costituire l’apertura di entrata di uno spettroscopio e di garantire l’omogeneità della radiazione in ingresso che arriva al mezzo di dispersione (prisma o reticolo) per tramite del collimatore.Per assolvere in modo ottimale questa funzione è necessario che le lame della fenditura siano lavorate a tolleranze ottiche, siano perfettamente parallele, e la loro distanza reciproca sia regolabile, come un diaframma.

Una fenditura professionale che risponda a tutti questi requisiti avrebbe tuttavia il difetto, per un amatore, di costare sicuramente di più dell’intero spettroscopio che egli conta di assemblare (mediamente tra i 300 ed i 1000 €).Occorre quindi fare di necessità virtù e scendere a qualche compromesso.

Il primo è l’autocostruzione, ma a tale proposito è bene dire che una fenditura regolabile, a meno di non avere la disponibilità di una officina meccanica, e di difficile autocostruzione, mentre una fenditura fissa è relativamente semplice da assemblare anche in casa.E’ bene, a tale riguardo, sgombrare il campo da un luogo comune che vuole che le lamette da barba costituiscano l’ideale: le lame affilate da entrambi i lati non funzionano, in quanto suscettibili di dare immagini impastate o doppie, è necessario che le lame abbiano un profilo triangolare con la parte piana rivolta verso la sorgente di luce; ed un oggetto di uso comune che possieda lame rispondenti a tale requisito è un temperamatite, anche se con l’ inconveniente di essere generalmente di ferro anziché di acciaio, e di poter dare origine a ruggine,Si trovano, tuttavia, anche temperamatite con lame in acciaio, e sono i più adatti.Personalmente ho una vasta provvista di temperamatite, e spesso, quando vado ad acquistarli, sorrido nel vedere la faccia meravigliata ed incuriosita del venditore nel vedere che li osservo controluce per verificare la qualità delle lame: un modo di costruzione di una fenditura del genere è descritto al link: http://www.lightfrominfinity.org/autocostruzione.htm  .Un’altra possibilità, per le fenditure regolabili, è quella di rivolgersi al mercato del surplus, dove un rivenditore americano , Surplushed (http://www.surplushed.com), ne vende alcune ad un prezzo assolutamente conveniente e con un eccellente rapporto qualità-prezzo.Ritengo queste ultime le più utili per la costruzione di uno strumento di una certa precisione.Per quanto riguarda il controllo della fenditura, sia essa autocostruita che acquistata, occorre dire che l’esame delle lame con un mirino loupe od altro sistema di ingrandimento può essere utile esclusivamente per verificare il parallelismo delle lame, e non anche la loro qualità, specie a fenditura molto chiusa; per ottenere ciò è consigliabile esaminare le frange d’interferenza prodotte dal passaggio attraverso le lame da un raggio di luce coerente,possibilmente quella di un laser, meglio se a luce verde.Più queste sono dritte, ben delineate e regolarmente spaziate, più la fenditura è adatta per l’uso cui è destinata.



L’0ttica di collimazione o collimatore  è l’elemento di uno spettroscopio la cui funzione è di rendere parallelo il fascio ottico da inviare al reticolo, ossia di collimarlo.In pratica si tratta (se costituito da sistemi a lenti) di un cannocchiale sistemato all’incontrario, il cui obiettivo è rivolto verso il reticolo e sul cui focheggiatore è alloggiata la fenditura: è necessario inoltre che quest’ultima sia posta esattamente sul fuoco dell’obiettivo.In prima approssimazione, per verificare ciò, si può controllare visualmente l’incisione delle lame traguardate attraverso l’obiettivo, ma per un posizionamento preciso è necessario poi, una volta assemblato lo spettroscopio, focheggiare l’immagine dello spettro prima grossolanamente con l’obiettivo della camera e poi  spostando solo la fenditura sino a che le righe non risulteranno le più nette possibili.La lunghezza focale del collimatore è connessa a quella dell’ottica di osservazione o della camera, nel senso che in genere si opta per rapporti 1:1 rapporti diversi a favore dell’ottica di osservazione (tipo 2 o 3 a 1) avrebbero l’effetto ingrandire eccessivamente l’immagine (ossia le righe) senza alcun guadagno nella risoluzione spettrale, che è invece dato dal numero di righe per mm del reticolo e dalle sue dimensioni: la scelta della focale del collimatore  dipenderà quindi dalla finalità di utilizzo dello strumento,  per il sole o per le stelle, per l’alta o la bassa risoluzione.Per il sole è in genere preferibile usare focali medie o lunghe, data l’enorme quantità di luce in arrivo ed il notevolissimo numero di righe ( oltre 8700) osservabili, per le stelle e con telescopi commerciali è bene invece tenersi su focali basse, anche per  ottenere una scala immagine che comprenda la maggior parte dello spettro da osservare . Il diametro del collimatore dovrà coprire e preferibilmente essere leggermente superiore alla diagonale del reticolo (che si ottiene moltiplicando il lato per 1,4, nel caso di reticolo quadrato).Se, quindi, come è probabile, acquisteremo un reticolo quadrato da 30 mm , sarà necessario avere un collimatore di D > 42 mm.



L’ottica di osservazione ha la funzione di ingrandire il fascio parallelo diffratto proveniente dal reticolo, ossia lo spettro, ed osservarlo tramite un oculare o riprenderlo con una camera CCD, webcam, digicam o quant’altro.Il diametro dovrebbe essere  pari alla diagonale del reticolo, od anche poco inferiore, mentre la lunghezza focale sarebbe opportuno fosse pari o al massimo leggermente superiore a quella del collimatore.



Inutile dire che gli obiettivi fotografici e quelli (ma non tutti) per fotocopia, facilmente rinvenibili questi ultimi, nei mercatini o rivenditori di surplus , costituiscono eccellenti ottiche, sia di collimazione che  della camera,per il campo piano che forniscono.La focale dovrebbe aggirarsi, per spettroscopi a risoluzione bassa e media, tra i 50 e 150 mm.

Un discorso a parte merita il BOX contenente il reticolo la cui struttura è in funzione del progetto di spettroscopio, se solare, stellare o di uso universale, e dell’ordine spettrale che si intende osservare con quel tipo di reticolo. Cerco di spiegarmi: se si intendono osservare spettri stellari , o, ad esempio, lo spettro solare nell’IR od in una data riga a risoluzioni elevate, e quindi l’intensità della radiazione in ingresso nello spettroscopio gioca un ruolo fondamentale, allora è necessario utilizzare l’ordine +1 (quello più luminoso) e quindi prevedere un angolo di circa 38° tra collimatore ed ottica della camera.Nel caso di spettroscopi solari a medio- alta risoluzione ed in tutti i casi in cui si intenda avvalersi di una maggiore risoluzione spettrale (spettri più estesi) al prezzo di una minore luminosità degli stessi, allora può essere utilizzato l' ordine  -1,od ordini  superiori al 1°  che hanno una minore luminosità, ma il vantaggio di una maggiore dispersione con un angolo elevato che rende pratico un box con attacchi a 90°.Un modo piuttosto semplice e valido di realizzare un box è quello di tagliare un quadratino di alluminio 6 x 6 cm o 8 x 8 cm da 2 o 3 mm di spessore  facendo ricavare dei fori filettati del diametro necessario (o filettati 42 x 1) su due delle facce a 90° per applicarvici le ottiche di collimazione ed osservazione,  realizzando poi dei tappi laterali  di chiusura che possono anche essere di PVC.Personalmente ho utilizzato tale soluzione in parecchi dei miei spettroscopi.

 The spectroscopes

 I'll talk about of instruments for spectroscopy, and particularly of their self making:I'll talk about grating spectroscopes, the most used by amateurs.For any further information about spectroscopes, see the link to this site about instruments for spectroscopy, solar and stellar spectroscopy, and the CLAUS, HIRSS, HIRSS 2 spectroscopes.The component of an amateur spectroscope are essentially four:The grating, the slit, the collimating optics, the camera or observation optics. It is to be considered another one, the box containing the grating and its movement system around its own axis. I discussed before about the grating,  I  want  only underline that , in following chat, I'll refer exclusively to reflection grating. I'll talk now of the slit.

The slit  is the entrance opening of a spectroscope, and it assure the homogeneity of radiation to be sent to the grating by means of the collimator.To do in the best way its job, it's necessary for the jaws of the slit  to be worked at optical tolerances, say  to be" diffraction limited", to be exactly parallel to each other, and to be adjustable in their distance .A professional slit with all (or part) of these features would have the problem of an high cost.A good adjustable slit may cost between 400- 1000 $, surely more than the cost of the whole spectroscope.It is then necessary to try to make it by ourselves, or to find cheap ones.In order to the first approach, it is necessary to underline that the razor blades, commonly thought to can be used as slit, doesn't work, for they are sharpened on both sides, with a "V" shape , and give unsharp or doubled images of spectrum lines.An object of common use we can fit as a slit is a pencil sharpener, because its blades are sharpened on one side only and have a triangle shaped profile: anyway, it will be useful to find one in stainless steel, to avoid rust.The sharpened side is to be directed toward the grating, an the plane side to the object.The assembling of such a device is described at the link:http://www.lightfrominfinity.org/autocostruzione.htm  .The surplus seller Surplushed in USA has some unexpensive adjustable slits in its catalogue, good to begin.

The collimation optics or collimator

It is the component of a spectroscope whose  task is to make  parallel the  rays coming from the slit and sent to the grating.It is , in a few word, a refractor telescope (if  a lens system) set at the contrary, with the objective lens toward the grating and the focuser toward the slit: it's necessary, furthermore, that its objective is exactly focused onto the slit: to obtain this, one can observe the slit jaws through the lens and vary the distance until they look sharp.Anyway, this approach is the first to do, and , after assembled the spectroscope, it's necessary a fine focusing,  first of the camera objective and after without moving anything else, of the collimator lens, until the lines will appear very sharp.Generally, the focal lenght of collimator ought in general to be the same of the camera lens (1:1 ratio) every increase in this ratio (1:2 and so on) for example a collimator of 100 mm and a camera lens of 200, will magnify the spectrum image without a real gain in spectral resolution.For the sun it will be useful a medium FL collimator, for the great flux of light entering it, for,  the stars it's useful to take FL lower.The collimator objective will fully light up the grating, so it will be in diameter  not minor than the grating's diagonal.

The observation or camera optics

It has the function to enlarge the diffracted parallel light beam caming from the grating, say the spectrum, and observe it by means of an eyepiece or taking a picture of it by a CCD camera, a digicam, webcam, and so on.The diameter ought to be equal, or greater, to the grating diagonal.

It's useful to remember short focus that camera lens and copy objectives (say 50-150 mm) are often the best choice to act both as collimator and observation optics.

The grating Box

Its structure is strictly connected to the project of the spectroscope to be made.If one intend to build a stellar spectroscope, then is necessary to use the order +1, where the intensity of diffracted light is higher  and consequently an angle of about  38° between collimator and observation optics.If we like to study the solar spectrum, then we can take advantage from the use of  the higher orders, where the intensity is less (but this is not influent in the case of the sun), but the dispersion is quite stronger.A simple way to realize a box is to use an aluminum  square barrel  6 x 6 or 8 x 8 cm,  and to make a threaded 42 x 1 hole on two of its faces (to connect to the collimator and observation optics) and two plastic caps on the free sides.









Box 1

La radiazione elettromagnetica

The electromagnetic radiation



Radiazione                             Lunghezza d’onda



Onde radio       Radio Waves                                  > 10 cm

Microonde        Microwaves                                    10 cm    –   1 mm

Infrarossi         Infrared                                          1 mm    –   700 nm

Luce visibile      Visible                                             700 nm  –   400 nm

Ultravioletti       UV                                                  400 nm  –  10 nm

Raggi X              X Rays                                           10 nm   –   1 pm

Raggi gamma    Gamma Rays                                < 1 pm



L’occhio umano riesce a percepire la radiazione visibile da 400  a 700 nm circa (1nm = 1/1.000.000 mm = 10 Angstrom

The uman eye intercepts the visible radiation from 400 to 700 nm about (1nm = 1/1.000.000 mm = 10 Angstroms

I sensori CCD vanno ben oltre, essendo in grado di registrare la radiazione incidente da 350 nm (UV) a 1000 nm  (IR) seppure con diverse intensità a seconda dei sensori.

CCD  Sensors go far beyond these limits,  with a registratio of incoming radiation from 350 nm (UV) till 1000 nm (IR), but with different intensities depending on the sensors.



Box 2

Il Corpo Nero

The Blackbody



Il corpo nero è per definizione un corpo capace di assorbire tutta la radiazione elettromagnetica, sia nel visibile che  nelle altre regioni dello spettro (IR, UV ) senza rifletterne.Il suo nome deriva dalla circostanza che, ove illuminato con una luce di qualsiasi lunghezza d’onda esso la assorbe tutta.

Il corpo nero è quindi un’astrazione , un modello di riferimento, che non esiste in realtà e che ha senso solo se esistono corpi reali (tra cui le stelle) ad esso assimilabili.Il concetto che esso sottende è necessario in quanto, sussistendo un legame diretto tra lo spettro emesso da un corpo nero  e la sua temperatura sulla base delle leggi di Planck, di Stefan- Boltzman e di Wien, e potendosi quindi determinare la sua temperatura attraverso lo spettro, è possibile applicare lo stesso principio anche  alle stelle.

 Blackbody is defined a body capable to absorb all the incoming electromagnetic radiation both in visible and other spectral regions as UV and IR.It is then an abstraction. in the sense that it doesn't exist , but exist some real bodies, like stars, quite similar to it.This concept is necessary on the basis of relation between spectrum of a blackbody and its temperature for Planck, Stefan Bolzman and Wien Laws, and if we can obtain its temperature on the basis of its spectrum, we can apply the same principle to the stars.

















Alcune ulteriori considerazioni sui reticoli di diffrazione:dal reticolo allo spettroscopio



Some further considerations about diffraction gratings: from the grating to the spectroscope







Premetto di non essere un teorico, men che mai in un campo come quello della fisica nel quale le mie conoscenze sono state acquisite da autodidatta .Sento spesso parlare, nell’ambito della spettroscopia, di risoluzione e dispersione spettrale, range spettrale, risoluzione lineare etc, con dovizia di formule matematiche ed assunti teorici  che spesso creano non poca confusione nei non addetti ai lavori.

Ritengo quindi di fare cosa utile cercando di semplificare al massimo la questione riportando solo le formule essenziali ,a mio beneficio ed a quello di altri, in modo che anche l’astrofilo senza una laurea in astronomia o fisica possa  comprendere alcuni concetti base dei reticoli di diffrazione,componenti principali dei moderni spettroscopi, e degli spettroscopi stessi.Parlerò solo dei reticoli, in quanto ritengo personalmente l'uso dei prismi superato dalla evoluzione e disponibilità dei primi, nettamente superiori quanto a potere dispersivo.

Innanzitutto, una breve definizione di reticolo:

Definirei reticolo di diffrazione quello strumento capace di riflettere o trasmettere (a seconda che sia a riflessione od a trasmissione) le diverse lunghezze d’onda di una sorgente di luce policromatica in diversi angoli di diffrazione.

Il reticolo permette quindi di ottenere luce monocromatica da una sorgente policromatica o di luce bianca.Naturalmente lo spettro in uscita da un reticolo è formato da diversi colori, ma se si evidenzia una parte soltanto di tale spettro, grazie, ad esempio ad una fenditura in uscita, si ottiene luce monocromatica.Un esempio del funzionamento di un reticolo a riflessione semplice è quello riportato in fig 2B, si può ossservare la scomposizione dello spettro nei vari ordini , a destra e sinistra dell'ordine 0 (per comodità sono riportati solo i primi) ed il fatto che lo spettro di ordine 0 non è altro che la riflessione del raggio incidente.

Esistono due tipi fondamentali di reticoli a riflessione, uno denominato reticolo inciso (“Ruled diffraction grating”) che consiste di un substrato di vetro ottico alluminato sul quale vengono incise, con un apposito strumento a punta di diamante un gran numero di righe equidistanti : tali  incisioni, angolate, vengono effettuate in modo tale da concentrare il massimo dell’energia luminosa in un dato angolo e quindi in una determinata lunghezza d’onda: in reticolo si dice allora “blazed” per quella data lunghezza d’onda.La lunghezza d’onda di “blaze” è quindi quella dove il reticolo ha la massima efficienza.Di tali reticoli vengono messe in vendita repliche dell'originale, di prezzo all'incirca 1/10 dell'originale stesso. A tale riguardo è necessaria una precisazione: aumentando il numero degli ordini, diminuisce dello stesso rapporto l’efficienza del reticolo nell’angolo di blaze per cui e stato prodotto: vale a dire che un reticolo che è stato “blazed” per 5000 A nel 1° ordine sarà blazed, cioè avrà il picco di efficienza a 2500 A nel 2° ordine.In parole povere, se voglio investigare, ad es. il tripletto del Magnesio a 5167 A nel 2° ordine, per avvantaggiarmi di una maggiore dispersione, allora dovrò procurarmi un reticolo blazed per 10000 A nel 1° ordine oppure per 5000 A nel 2° ordine.Tale avvertenza è necessaria in quanto gli angoli di blaze pubblicizzati dalle case produttrici si riferiscono in genere al 1° ordine.Tuttavia, occorre anche tener conto delle modalità costruttive dei reticoli e delle relative curve di efficienza, che spesso differiscono a seconda delle modalità costruttive e per i materiali usati.Per una migliore comprensione del processo di blazing nei reticoli a riflessione si può osservare la fig 3:come si può osservare, in pratica il blazing è il processo in base al quale si angolano le incisioni di un reticolo, in modo da ottenere una nuova normale, non più perpendicolare al substrato, ma al piano angolato dell'incisione,in modo che la posizione di massima intensità, prima corrispondente al raggio riflesso di ordine n = 0, è spostata verso una nuova riflessione, B, anch'essa = 0, nella direzione nella quale il raggio incidente avrebbe dovuto essere riflesso sulla base delle leggi dell'ottica geometrica.Ciò comporta una maggiore energia luminosa del segnale diffratto nella zona  spettrale corrispondente a quella per la quale è stato calcolato l'angolo di blaze.



Il secondo tipo è denominato “olografico” (“Holographic diffraction grating”) nel quale le righe sono ottenute con tecniche olografiche, con l’uso di lasers, e nei quali  le relative incisioni sono di apparenza smussata, sinusoidale.Possono essere "blazed" solo con speciali procedimenti , che ne fa lievitare notevolmente il costo, per contro possiedono meno luce diffusa dei reticoli "ruled".



Esistono anche reticoli di diffrazione concavi (“Concave diffraction grating”) essi sono ricavati su un substrato di vetro ottico concavo, che quindi ha una focale.In questo modo tali reticoli hanno una molteplice funzione, in quanto fungono sia da elemento dispersivo che da collimatore ed ottica di osservazione nello stesso tempo.La loro caratteristica è che mettono a fuoco su un cerchio, detto cerchio di Rowland, a seconda della lunghezza d’onda.Essi sono in genere ottenuti con procedimenti olografici.La controindicazione è il loro costo, che è elevato.Il sottoscritto è venuto fortunosamente in possesso di uno di essi, estratto da uno spettrometro di massa acquistato d’occasione in un mercatino, ed è rimasto stupito dalla versatilità di un simile reticolo, che da solo, con una fenditura ed un oculare, permette di osservare spettri solari di eccellente qualità (vedi lo spettroscopio COGOS nel link “ spettroscopia solare).Il loro costo è tuttavia molto elevato (un reticolo concavo da 25 mm costa circa  700 €).



Oltre ai tipi suddetti esiste infine, e si riporta solo per notizia, una categoria di reticoli detti "Echelle Gratings", di utilizzo limitato all'ambito professionale, che permettono l'uso degli ordini di numero più alto, quelli a maggiore dispersione, che nei reticoli normali presentano un angolo troppo elevato per essere utilizzabili, e che , essendo sovrapposti l'uno all'altro  vengono separati da un secondo elemento dispersore posto a croce col primo.

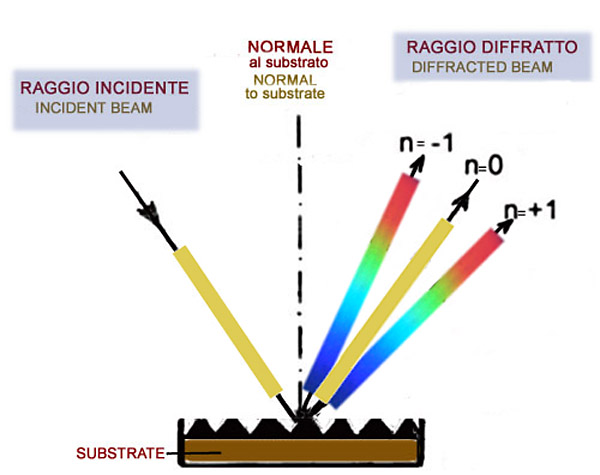

                                        Fig 2B  Dimostrazione del funzionamento di un reticolo a riflessione

                                                                 How a reflection diffraction grating works

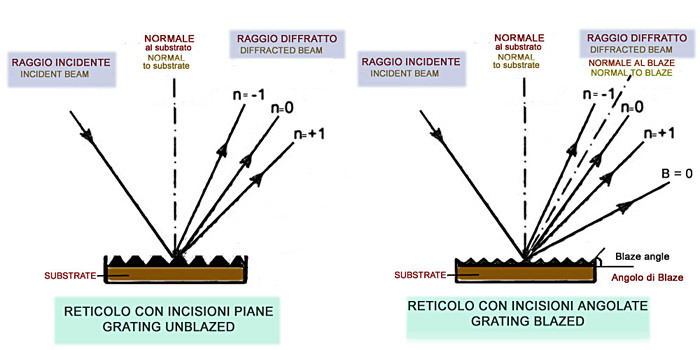

Fig 3 : Differenza tra reticoli a riflessione blazed e non blazed

     Difference between blazed and unblazed reflection gratings

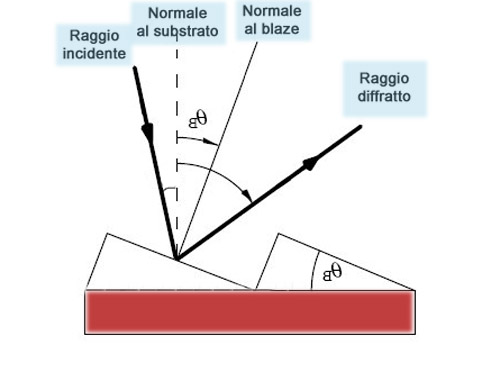

Fig 4 : Particolare del blazing

Blazing detail











L’equazione base del reticolo è:

(sen a + sen b) =  N x M x y x 10^- 6



 dove:

a =  Angolo del raggio incidente in gradi

b =  Angolo del raggio diffratto  in gradi

M = Ordine di diffrazione

N = Densità di righe per mm.

y =  lunghezza d'onda in nanometri

1nm = (10)^- 6= 1/1000000 mm

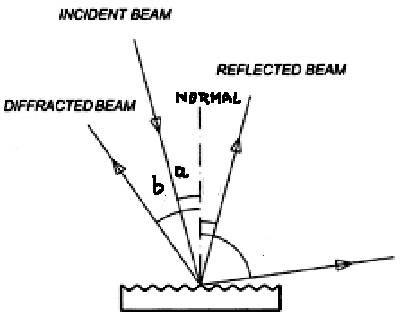

Dalla predetta uguaglianza appare che: 1) a e b sono misurati rispetto alla perpendicolare (linea normale) al reticolo, 2) a parità di densità di righe per mm, M x y è una costante, e , quindi, che, aumentando l’ordine M, y (la lunghezza d’onda) dimezzerà, pur essendo presente.Ciò comporta, oltre alla conseguenza precedentemente accennata circa l’angolo di blaze del reticolo, anche quella che , ad una data lunghezza d’onda e quindi ad un dato angolo di diffrazione, vi può essere la sovrapposizione di più ordini,ossia la sovrapposizione di più spettri. Ad esempio, all’angolo corrispondente a 8000 A (800nm) nel 1° ordine, saranno altresì presenti le lunghezze d’onda di 4000 A per il 2° ordine, di 2666 A nel 3° ordine, e 2000A per il 4°.Ciò spiega perché, per dati reticoli e date lunghezze d’onda, sia necessario interporre dei filtri per far passare soltanto la lunghezza d’onda desiderata ed evitare “annacquamenti” dell’immagine spettrale.







I’m not a theorist, especially in a field as physics, in which my knowledges  were obtained by myself.I often hear to talk, in the spectroscopy questions, of spectral range, spectral dispersion, spectral resolution, and so on, with abundance of mathematical formulas, often different from each other, that  are confusing for the people without a physics or astronomy degree.

I intend, then, try to simplify some basic concepts of diffraction gratings, main components of modern spectroscopes and of spectroscopes itself, in order to make them intelligible to every kind of reader.I'll talk about gratings only, for I think the  of prisms no longer useful for amateur spectroscopy  for the low dispersion, while there is a great availability, on the market, of  medium priced  good gratings.

First of all, a brief definition of grating:

We should define a diffraction grating as that device capable of spreading (reflecting or trasmitting) the different wavelengths of a polychromatic light source in different angles.

The grating is then able to display, from a polycromatic, white source, a monochromatic one.The spectra obtained by such a device is, of course, spread in different colours, but , if we put a slit in exit of the diffracted beam, we’re able to see only monochromatic light of different wavelengths.Fig 2B shows how works a simple reflection grating .

There are three main types of reflection diffraction gratings:

 the Ruled diffraction gratings, that consist of a glass substrate carrying a layer of deposited aluminium that has been ruled with a large number of equidistant grooves, using a diamond-edge tool.The grooves are ruled in a proper angle, to concentrate most of light energy in a specific wavelength.They’re told to be “blazed” for that wavelength, called the “blaze” wavelength, where the grating is most efficient These gratings are usually available in "replicas" of the original, to get a lower cost, generally 1/10 than the first.Here is necessary to make a consideration: the blaze wavelength of a grating becomes lower as the spectral order increases, so, a grating blazed, for example at 5000 A in the first order is blazed for 2500 A in the second.Then, if I want to observe, maybe, the Magnesium triplet at 5167 A in the second order, I’ll need a 10000A blazed  in the first order grating, or a 5000A blazed in the second one.The maximum efficiency for each of higher orders decreases as the order increases.It is necessary, anyway, to take in account the efficiency curves of gratings, that often differ from theoretical ones in relation to the materials being used and to the production’s systems.For a better understanding of the blazing process see the fig.3, where we can observe that in practice blazing consist in angling the surface of grooves so that the original maximum intensity n = 0 spectrum is shifted in another position b = 0 , rendering the higher orders brighter.

The Holographic diffraction grating, in which the grooves are produced using holographic techniques, by mean of lasers.The grooves, in this case, aren’t “angle” shaped, but have a smooth, sinusoidal shape. This type of grating  can be "blazed", bust the cost is high.They show, anyway, less stray light then the ruled gratings.

The Concave holographic gratings that accomplish the task of two optical elements, the diffracting and the focusing one, in a single component: it has a great efficiency, but the price is high.I  was able to get one from a mass spectrometer bought in a surplus market and was astonished of how good it was to do the job of a home made spectroscope with the only help of a slit and an eyepiece (see COGOS spectroscope in the link solar spectroscopy).They can be blazed too, but the cost is very high: a 25 mm grating may cost up to 700 €.

Another type of grating, used only in professional instruments, is the "Echelle grating" which are capable to use very high orders whose dispersion is the best, and that in normal gratings  are not visible, or visible at  very small angles and superimposed to each other.Spectra of such orders need, for observing, to be separated with another dispersive element, mounted crossed with the echelle.



The basic equation of a grating is the following:



(sin a + sin b ) =  N x M  x  y x  10^- 6





where :



a   =  Incoming ray angle in degrees

b   =  Diffracted ray angle in degrees

M  =  Diffraction order (integer)

N  =  Groove density per mm

y   =  Wavelenght in Nanometers

1nm = (10)^- 6= 1/1000000 mm



From that equation it is evident that : 1) a and b are measured in relation to the "normal" line (perpendicular) to the grating substrate 2) for the same groove density, M x y is a constant, an then, increasing the order M, the wavelength will halve, and , for example, at the location of 8000 A (800nm) in the first order, the wavelengths of 4000 for the second order, 2666 for the third, 2000 for the fourth will also be present.The consequence is that, if you want to see only the 1st order spectra, you must use a filter to eliminate the higher orders.



1-  Risoluzione spettrale di un reticolo



La  risoluzione  spettrale di un reticolo è data dalla  separazione tra due picchi spettrali individuabili come separati dallo strumento : conviene ora, per maggior precisione, tener conto dei dati in Angstrom.

 R =  M x N x P

E, relativamente ad una data lunghezza d’onda:

 R  = Y/ M x N x  P

Dove:

-         R  = potere risolutivo

-         M = ordine di diffrazione

-         N =  numero di righe per mm

-         P  = dimensioni del reticolo in mm.

-         Y  =  Lunghezza d’onda interessata in  Angstrom



Un reticolo di 1200 l/mm di 30 mm di lato,  avrà quindi  una risoluzione di 36000 nell'ordine 1 e,a 5000 A  una risoluzione di: 5000/ 1200 x 30 = 5000/36000  =  0,14 A.

Nell’ordine 2 la risoluzione, sempre a 5000 A sarà: 5000/1200 x 30 x 2= 5000/ 72000 = 0,07 A

ossia in pratica raddoppierà.









1- Grating  Spectral  resolution



Spectral resolution of a grating can be defined as the separation between two spectral peaks shown  separated by the device.

The related equations are the following:

 R = M x N x P

And, in relation to a fixed wavelength:

 R = Y/ M x N x P

Where:



-         R =   Resolving power

-         M =  Diffraction order

-         N =   Number of grooves per mm

-         P =    Grating dimensions in mm

-         Y =    Interested wavelength in A

Then, a 1200 g/mm grating, 30 mm sided, will get, in the 1 st order a resolution of 36000 and,, at 5000 A , a resolution of 5000/1200 x 30 = 0.14 A

In the 2nd order the theoretical resolution will be: 5000/1200 x 30 x 2= 0.07 A , doubled.







Il reticolo, tuttavia, non è un elemento a sè stante, ma va utilizzato, in spettroscopia, insieme ad altri componenti.E’ un pò, se mi si può perdonare la forzatura, simile ad un obiettivo astronomico: un obiettivo da 60 mm, ad es., ha un potere risolutivo teorico di 2 sec. d’arco, ad esempio, ma tale potere risolutivo, per essere sfruttato a pieno, necessita di altri elementi, oculari, camere di ripresa, tubo ottico, etc, ognuno dei quali ha la sua importanza.Immaginiamo cosa può succedere ad un ottimo obiettivo con un oculare pessimo, o con un tubo non in asse.

Tornando alla spettroscopia, il potere risolutivo del sistema non è dato solo dal reticolo, ma anche da altri elementi, le ottiche di collimazione e di osservazione, e la fenditura, dove questa è presente.

Cercherò quindi di  procedere con l’accostamento precedente, anche se improprio:

Immaginiamo le ottiche di uno spettroscopio simili agli oculari di un telescopio, la cui lunghezza focale determina la capacità di raggiungere o meno (a parte discorsi di qualità) il potere risolutivo teorico dell’obiettivo, solo che qui le cose sono invertite: mentre con gli oculari, quelli a focale più corta consento di risolvere più particolari, qui è l’inverso, più lunga è la focale delle ottiche, più aumenta la capacità  dello strumento di raggiungere o migliorare, entro certi limiti, il potere risolutivo teorico del reticolo.Per quanto riguarda la fenditura avviene il contrario rispetto alle ottiche, e, a somiglianza degli oculari, più piccola è la sua apertura, più elevato sarà il potere risolutivo del sistema.

Veniamo quindi ad un'altra relazione interessante ai nostri fini:





2) Dispersione  di un reticolo



La dispersione angolare di un reticolo ad una data lunghezza d'onda è data dal rapporto dell’ammontare  del cambiamento dell’angolo di diffrazione in corrispondenza ad un dato cambiamento differenziale della lunghezza d’onda stessa.

Essa vale, considerando la simbologia sopraindicata:

 db/dy =  M x N x 10^-7/ cos b



La dispersione lineare, sempre in Angstrom, è data dal prodotto della dispersione angolare per la focale delle ottiche applicate al reticolo e vale, considerando F la focale:



 f x db/dy =  F x M x N x 10^ -7/cos b

=  F x M x N / (10)7 x cos b =

 F x M x N / 10000000 cos b



Essa è un indicatore particolarmente importante negli spettroscopi in quanto definisce l’estensione dell’intervallo spettrale alla fenditura di uscita dello strumento, ed è associata alla capacità del medesimo di risolvere fini particolari spettrali ed è espressa in mm/A,  mentre quella inversa , più comoda ed usata, è espressa in A (o nm) / mm:

10000000 x cos b / F x M x N

Ad esempio, quindi, un reticolo da 1200 l/mm, con un angolo di diffrazione di 10° a 5000 A, al quale sono state applicate ottiche di 200 mm  di focale(sia come collimatore che della camera) ha, nell'ordine 1, una dispersione lineare pari a:

10000000 x cos 10 / 200 x 1 x 1200 = 40 A/mm

E' facile vedere che nell'ordine 2 tale dispersione raddoppia e diventa 20 A/mm.

A questo punto occorre fare un'altra interessante precisazione: la dispersione lineare indicata è calcolata per un mm: ora, se la fenditura d'ingresso dello spettroscopio è chiusa a valori inferiori a questo la dispersione cambia in proporzione e da la risoluzione effettiva del sistema: quindi, nel caso precedente, il valore di dispersione lineare, per una fenditura chiusa a 1/10 mm diventa 4 A/mm e 2 nel 2° ordine, se chiusa a 1/20 mm 2 A/mm ed 1 nel 2° ordine , e così via .Ovviamente chiudendo la fenditura la luce che arriva all'oculare od alla camera si riduce e di questo occorre tener conto.



The grating, anyway, isn't  a device to use "stand alone" but is generally the main component of spectroscopes, and is to be used with other elements that have a great importance too.It's something alike, maybe, an astronomical objective: such objective, for example a 60 mm, has a 2 arcsecs resolving power, but that theoretical power, to come real, needs that all others elements of the telescope, tube,eyepiece, diaphragms, and so on are properly installed and of good quality.Imagine a good objective in a  curved tube, or with a low quality eyepiece.I want to say that the resolving power and the image quality of a spectroscope depend not only on the quality and the type of grating, but also on the optics and the slit, if there's one,been used .

Let's imagine, now, the grating as an astronomical objective, apart any consideration on the quality, the lower the focal lenght of the eyepiece, the higher the chance to observe at the theoretical resolution: there's, if I remember well, a magnification called "resolving magnification", that is equal to half objective diameter in mm.For spectroscopes is the contrary: the higher the FL of the optics, the higher the resolving power of the system and the chance to use all the grating's quality and resolving power, and, on the side of slit, the narrower its aperture, the higher the resolving power of the system.

Let's go to see, now an interesting relation:



2 -Grating  dispersion



The dispersion of a grating may be angular if it defines the quantity of change of the diffraction angle corresponding to a small change in the wavelenght:



db/dy =  M x N x 10^-7/ cos b

Linear dispersion is the product of this term and the effective focal lenght of the system:

f x db/dy =  F x M x N x 10^ -7/cos b

=  F x M x N / 10^7 x cos b =

 F x M x N / 10000000 cos b



It is a very important indicator in the spectroscopes for it defines the extention of spectral interval at exit slit (or eyepiece) and it's stricyly connected to the ability to show the spectral details.It's usually showed in mm/A, but the one most used is the inverse A/mm that's the reciprocal of previous relation:



10000000 x cos b / F x M x N

For example, then, a diffraction grating of 1200 g/mm, with a diffraction angle of 10°at 5000A,to which have been applied  200 mm FL optics, has in the 1st order, a linear dispersion of:

10000000 x cos 10 / 200 x 1 x 1200 = 40 A/mm

It's easy to see that, in the second order, it becomes 20 A/mm.

At this point it's useful to underline that the result of such a relation is for 1 mm, and it is strictly dependent on the slit opening, determining the effective system resolution; as I said before, if the slit is shut, maybe, at 1/10 mm, the result becomes 4 A in the first order and 2 in the second.Obviously, the narrower the slit, the higher linear dispersion and resolving power, but the lower the incoming light on the exit slit , the eyepiece, or the camera.



3) Dispersione lineare su un CCD



Per ottenere la dispersione lineare inversa misurata su un CCD basta moltiplicare la relazione precedente per la grandezza dei Pixel in mm, e sarà espressa in A/pixel:

Sarà quindi

P =   G x 10000000 x cos b / F x M x N

Dove:

P = Dispersione lineare di un CCD

G = Grandezza dei pixel in mm

b = angolo di diffrazione

F = focale delle ottiche

M = ordine

N = numero di linee per mm del reticolo.

Nell'esempio precedente, nel caso il CCD abbia pixel di 10 micron, ossia 0,010 mm si ha che la dispersione del CCD cui è stato applicato il sistema descritto, reticolo ed ottiche, vale:

0,01 x 10000000 x 0,98 / 200x1x1200 = 98000/ 240000 = 0,4 A/ pixel

La risoluzione effettiva del sistema spettroscopio, chiudendo la fenditura a 1/10 di mm diventa quindi, misurata dalla camera, di 0,4 / 0,1 = 0,04 A/pixel e così via.Naturalmente occorre anche tener conto della modalità di acquisizione dell'immagine; ad es, una camera con i pixel da 10 micron,se usata in binning 2 x 2 raddoppierà le dimensioni dei pixel, che dovranno essere considerati pari a  20 micron.



3) Linear Dispersion onto a CCD camera

To obtain the linear dispersion on a chip of a CCD camera, it's enough to multiply the previous relation for dimensions of pixel in mm.It will be measured in A/Pixel.



P =   G x 10000000 x cos b / F x M x N

Where

P = Linear dispersion on a CCD

G = Pixel dimensions in mm

b = Diffraction angle

F = Optics FL

M = Order

N = Number of grooves per mm of the grating



In the previous example, in the case of a CCD with 10 micron pixel, we 'll have:

0,01 x 10000000 x 0,98 / 200x1x1200 = 98000/ 240000 = 0.4 A/ pixel

The effective resolution of the spectroscope system will be, if we shut down the slit opening at 1/10 mm, 0.4 / 0.1  = 0.04 a/pixel, and so on.Of course, it is necessary to consider  also  the image acquisition mode: in case of a binning 2x2, the pixel dimensions will be doubled, and, in the example, it will be of 20 micron.





Possiamo quindi dire, in ultima analisi, che il potere risolutivo del sistema spettroscopio , come costituito dai suoi tre componenti fondamentali: reticolo, ottiche  fenditura (o fenditure, nel caso ve ne siano due, in ingresso ed in uscita) e camera di ripresa dipende, a parità di lunghezza d’onda , di dimensioni del reticolo e di ordine, da quattro fattori fondamentali: il n° di linee per mm del reticolo, la focale delle ottiche, l'ampiezza della fenditura e la dimensione dei pixel della camera CCD.Dei quattro, il fattore che presenta meno limiti fisici, potendo essere facilmente essere raddoppiato, a pena solo della portatilità del tutto, sono le ottiche.Passare da 500 a 1000 mm o da 1000 a 3000 è relativamente facile, spesso se si usano sistemi ottici aggiuntivi quali barlow o duplicatori di focale. Passare, invece, da un reticolo ruled replica da 600 a 1200, può essere ancora agevole , ma da 1200 a 2400, ad es., potrebbero sorgere problemi, in quanto tali reticoli sono spesso ottimizzati per l’UV vicino.Chiudere la fenditura oltre pochi centesimi di mm potrebbe comportare, specie nel caso di fenditure fatte in casa o non lavorate a tolleranze ottiche,un peggioramento dell'immagine complessiva.Anche il raddoppio dei pixel della camera, anche se talvolta possibile, potrebbe risultare molto dispendioso: passare da una camera, come la Philips Vesta o Toucam , con sensori da 5,6 micron e dal costo di un centinaio di € potrebbe voler dire acquistare una ben più costosa camera con pixel, ad es. da 2,5 – 3 micron.

In definitiva, quindi, a mio parere, il sistema immediato e più economico per raddoppiare il potere risolutivo del sistema è quello di raddoppiare la focale delle ottiche con l’uso di duplicatori di focali e lenti di barlow.Nel mio spettroscopio solare COGOS, come si è visto, l’uso di tali dispositivi ha permesso di passare da una risoluzione di  0,23 A/Pixel a 0,08 A/pixel   in pratica senza aumenti  avvertibili delle dimensioni dello strumento.

Relativamente alle ottiche, occorre ancora fare alcune precisazioni:

 1- Il collimatore dovrà avere un obiettivo con un diametro tale da coprire la diagonale del reticolo, e quindi almeno pari a 1,4  il lato di questo.

2 – L’obiettivo del telescopio della camera dovrà avere almeno lo stesso diametro di quello del collimatore.

3 – Le due ottiche dovrebbero anche avere la stessa focale, tuttavia, nel caso così non sia, è sempre opportuno che quella della camera, per l’osservazione dell’immagine della fenditura con lo spettro in uscita dal reticolo, sia di focale superiore a quella del collimatore, ciò perché l’ingrandimento complessivo dello spettroscopio è dato dal rapporto  F camera / F collimatore.

Un discorso a parte vale la possibilità di utilizzare, nel caso di strumenti solari, un terzo telescopio avente la funzione di inviare un immagine del sole sulla fenditura d’ingresso dello spettroscopio.Cio per : a) avere lo spettro non della “luce solare”, ma del disco solare e di una parte specifica (macchie, flares,) etc della fotosfera o della cromosfera, b) una immagine composita dell’apparenza del sole ad una data lunghezza d’onda (Ha, calcio, Hb, sodio, elio, etc) nel caso si disponga di un sistema di sintetizzazione delle immagini applicato alle fenditure, in ingresso ed in uscita: il relativo strumento prende il nome di spettroelioscopio.Esempi di spettroelioscopi , pur funzionanti in modo digitale e non meccanico, sono forniti da HIRSS e HIRSS 2, la cui trattazione è negli appositi link del sito.





We can say,then , that the resolving power of spectroscope system, as formed by its main components: grating, optics, slit (or slits, in the case there are two) and CCD camera depends, for the same wavelength, grating dimension and order, on three fatctors:  grating’s density, optics, and pixel’s dimension, and the relation is  linear, crescent , so, the bigger one of those factors will be, the larger will be the system’s resolution.Among these factors, the one more easily to be doubled, with a little lost in portability is the optics’ focal length: to go from , say, 1000 mm to 2000 will be easy  accomplished by the use of a barlow lens, while going from a 1200 g/mm ruled replica grating to a 2400 one should be more difficult for, may be, the ruling of this for the near UV, and so on.

The doubling of camera’s pixels should also be expensive: think to a passage from an inexpensive camera as a Philips Vesta or Toucam , with a 5,6 micron pixel chip to a better, but much more expensive CCD cameras  with 3 micron pixel chip.

In my opinion, the most useful way to double the spectroscope’s resolution is to double the optics’ FL by using Barlow lens or photo teleconverters.This was the way I used in  COGOS spectroscope to pass from a 0,23 A/pixel to a 0,08 A/pixel resolution.

About spectroscope optics it’s useful to underline the following points:

1-The collimator lens must have   a diameter to cover the grating’s diagonal: it will be 1,4 times the side of this.

2 – The camera lens must have at least the same diameter as the collimator lens.

3 – The two optics (collimator and camera) should have the same focal length: anyway, in case this isn’t possible, it’s better that the camera optics have a longer fl  than the collimator lens, as the overall magnification of the instrument is given by the ratio Camera FL / Collimator FL.



A separate topic is the use of a third telescope , with the function to send a solar image onto the entrance slit of the spectroscope, in order to get not the simple “solar light” spectra, but the one of some features of sun photosphere or cromosphere (sunspots, flares, etc.), or, in other cases, a composite image of the sun in a given wavelength (Ha, Calcium, Hb, Helium, and so on).Such instrument is called spectrohelioscope.Some examples of spectrohelioscopes, but acting in digital mode, are my HIRSS and HIRSS 2 instruments, whose details are shown in the links of this website.



Abbyy FineReader Professional 10.0.102 Adobe Acrobat Professional 9 Adobe Acrobat X Pro 10.0 Adobe Photoshop Elements 7.0 Adobe Photoshop Lightroom 2.4 Adobe After Effects CS4 Adobe Creative Suite 4 Production Premium Adobe Creative Suite 5 Master Collection 2010 Adobe Creative Suite 5 Web Premium Adobe Dreamweaver CS4 Portable Adobe Dreamweaver CS5 Adobe Flash CS5 Professional Adobe Illustrator CS4 Adobe Illustrator CS5 Adobe Indesign CS4 Adobe InDesign CS5 Adobe Photoshop CS4 Extended Edition Adobe Photoshop CS5 Extended Adobe Premiere CS4 Pro Adobe Soundbooth CS4 Ahead Nero Burning ROM 10.5.10300 Apple Service Diagnostic 3S123 AutoDesk 3D Studio Max 2011 Design AutoDesk AutoCAD for Mac 2011 AutoDesk AutoCAD 2010 Corel CorelDRAW Graphics Suite X5 Corel Digital Studio 2010 Cyberlink PowerDVD Ultra 3D 10.0 Imsi DesignCAD 3D Max 20 Intuit Quicken Home And Business 2010 Lynda Mac OsX 10.6 Snow Leopard New Features Mcafee Total Protection 2010 Microsoft Office 2008 Mac OS Microsoft Office 2010 Portable Microsoft Office Project 2007 Pro 12.0 Microsoft Office Visio Pro 2007 Microsoft Windows 7 Starter Edition Microsoft Windows 7 Ultimate Netbook Edition Microsoft Windows 7 Ultimate OEM Microsoft Windows XP 2008 Live USB Edition Microsoft Office Professional Plus 2010 FINAL Nuance PaperPort Professional 12 Solidworks 3D CAD Design 2010 32 Bit Solidworks 3D CAD Design 2010 64 Bit Symantec Norton AntiVirus 11.0 Microsoft Office Professional Plus 2010 FINAL Microsoft Windows XP 2008 Live USB Edition Adobe Photoshop CS5 Extended Microsoft Office Project 2007 Pro 12.0 Microsoft Office Visio Pro 2007 Adobe Acrobat Professional 9 Ahead Nero Burning ROM 10.5.10300 Microsoft Windows 7 Ultimate OEM Microsoft Windows 7 Starter Edition Microsoft Windows 7 Ultimate Netbook Edition Abbyy FineReader Professional 10.0.102 Adobe Indesign CS4 Lynda Mac OsX 10.6 Snow Leopard New Features Adobe Creative Suite 5 Web Premium Adobe Dreamweaver CS5 Adobe Photoshop Lightroom 2.4 AutoDesk AutoCAD 2010 Adobe Acrobat X Pro 10.0 Adobe Premiere CS4 Pro Adobe Creative Suite 5 Master Collection 2010 Adobe Illustrator CS5 Adobe InDesign CS5 AutoDesk AutoCAD for Mac 2011 Adobe Photoshop CS4 Extended Edition Intuit Quicken Home And Business 2010 Microsoft Office 2010 Portable Adobe Soundbooth CS4 Adobe Creative Suite 4 Production Premium Nuance PaperPort Professional 12 Corel CorelDRAW Graphics Suite X5 Microsoft Office 2008 Mac OS Imsi DesignCAD 3D Max 20 Adobe After Effects CS4 Adobe Dreamweaver CS5 Adobe Dreamweaver CS4 Portable Cyberlink PowerDVD Ultra 3D 10.0 Apple Service Diagnostic 3S123 Adobe Illustrator CS4 Adobe Photoshop Elements 7.0 Mcafee Total Protection 2010 AutoDesk 3D Studio Max 2011 Design Symantec Norton AntiVirus 11.0 Adobe Flash CS5 Professional Corel Digital Studio 2010 Solidworks 3D CAD Design 2010 32 Bit Solidworks 3D CAD Design 2010 64 Bit
